ハイスタッカー

グリーンシートなどの各種基板を高精度かつ高速に自動積層する装置です。
また、シート特性に応じたフィルム剥離機能に加え、機能性フィルムのボイドレス貼付にも対応します。
独自技術の帯電積層（クーロン力を利用したシート同士の全面強力接着）により、固定積層後のズレを防止し、接着材等の処理を不要にしました。

アプリケーション

  • 積層セラミック電子部品の枚葉式(sheet to sheet)プロセスの積層
  • 高速伝送基板（Beyond 5G、6G）の高精度積層
  • 低温同時焼成セラミックス基板(LTCC)の積層
  • 機能性フィルムのボイドレス貼付
  • 特殊電池材料シートの積層

特長

  • ±10μm/層を確保する高精度積層
  • 粘着シートボイドレス積層（エアタックゼロ）
  • 帯電積層によりシート同士を全面強力接着固定
  • 最適フィルム剥離選択（事前剥離、プレス後剥離）
  • 大判積層（MAX□600mm）

シート積層例

  • シートサイズ：□160mm　t=50µm
  • 20層積層断面写真※サイクルタイムをさらに短縮するダブルステージハイスタッカーもご用意しています。

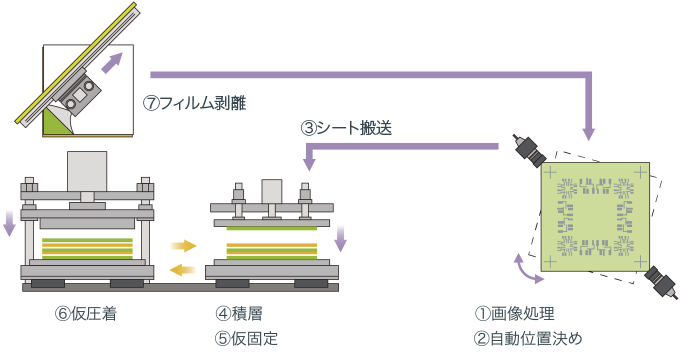

標準動作フロー

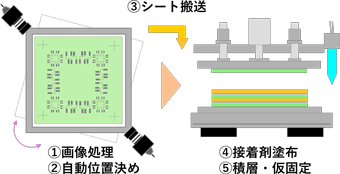

Type1.標準積層

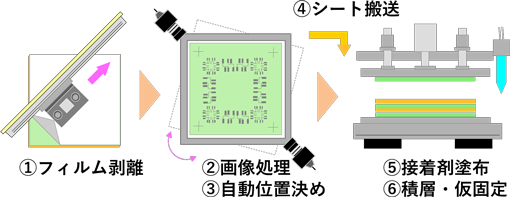

Type2.事前剥離

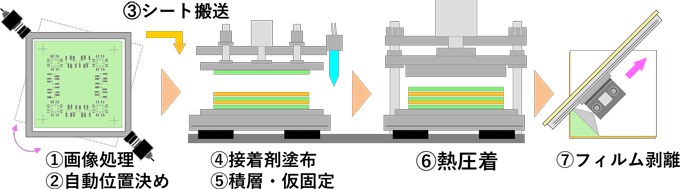

Type3.プレス後剥離

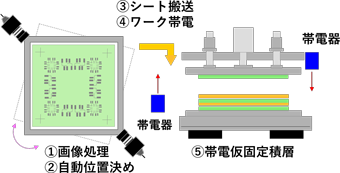

Type4.帯電積層

帯電器によりシートを帯電させ、クーロン力によりシート同士を接着させます。

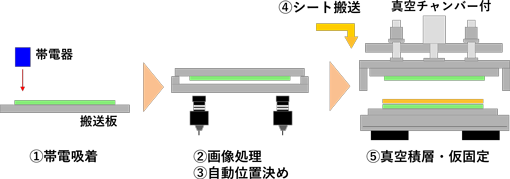

Type5.粘着材付シートボイドレス積層

粘着材の付いたシートでも空中に浮かせたまま真空下で積層することができるので、層間にエアが入ることはありません。

標準仕様

処理シート仕様

シートサイズ 寸法 □150～200mm 、□400～600mm × t10～300μm
PETフィルム厚 30～100μm

デモンストレーションのご案内

当社東村山製作所にデモンストレーション装置を設置し、お客様のサンプル試験加工を実施しております。お気軽にお申し付けください。
